分类:六面钻
双主轴加工
BLUM独立饺链组加工
  • 产品详情
  • 参数视频


CNC drilling machine (Six-sided drill)

数控钻孔中心(六面钻)

2+1主轴加工,节省换刀时间一次完成两种尺寸正面槽铣型,垂直槽、拉直器、侧面槽,任意两种不换刀加工

2+1 spindles processing.

Two sizes of front slots are milled in one-step processing.

Horizontal and side grooves,any two kinds of machining without changing tools.

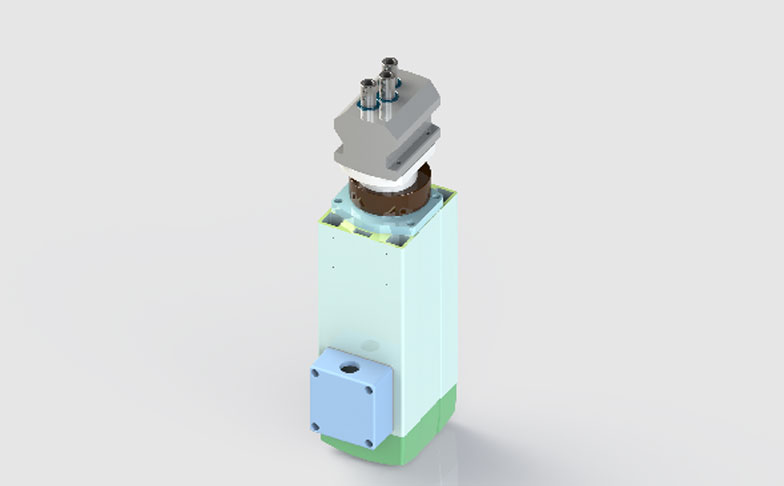

双主轴加工(上加工单元)

Double spindles processing(upper processing unit)


BLUM独立饺链组加工

ldependent BLUM hinge unit processing


标配独立饺链钻包(BLUM)

Standard independont hinge drill bag

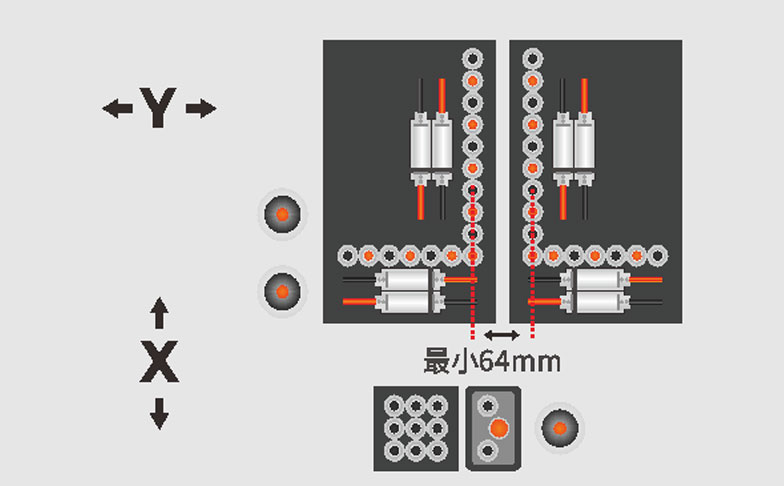

钻头布局示意图(HB621R)

Drill bit layout ciagram

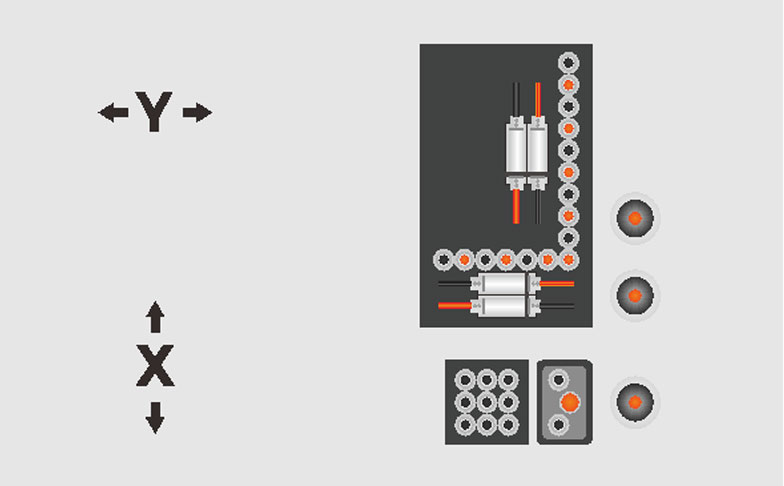

钻头布局示意图(HB611R)

Drill bit layout diagram

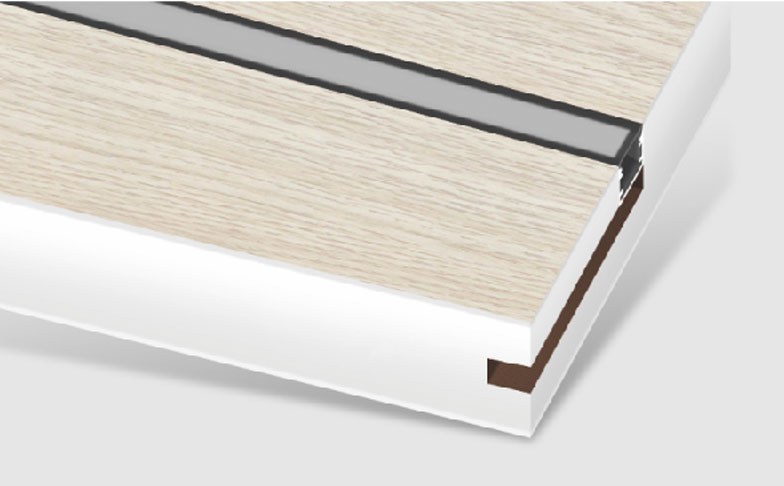

灯线槽加工

light slotting

产品参数

内容设备型号HB611RHB621R

铣槽加工主轴

Milling spindle

总功率

Total power

29kw

31kw

主轴电机功率

Spindle power

6kw x 36kw x 3

主轴转速

Rotation speed

18000rpm18000rpm

最高定位速度

Max.positioning

speed

X轴速度

X axis speed

130m/min

130m/min

Y轴速度

Y axis speed

100m/min

100m/min

Z轴速度

Z axis speed

30m/min30m/min

A轴速度

A axis speed

60m/min60m/min

U轴速度

U axis speed

130m/min130m/min

V轴速度

V axis speed

100m/min100m/min

W轴速度

W axis speed

30m/min
30m/min

钻孔组合装置

Boring head combination device

上垂直钻

Up vertical spindle

16支16支 x 2

上水平钻

Up horizontal spindle

X方向:(2+2)

Y方向:(2+2)

X方向:(2+2)  x 2

Y方向:(2+2)  x 2

下垂直钻

Down vertical spindle

9支9支

加工尺寸范围

Working range

板材最小宽度

Min.width of workpiece

30mm30mm

板材最大宽度

Max.width of workpiece

1210mm1210mm

板材最小长度Min.length of workpiece

120mm120mm

板材最大长度

Max.length of workpiece

3100mm3100mm

板材最小厚度

Minthickness of workpiece

10mm10mm

板材最大厚度

Max.thickness of workpiece

55mm55mm

其他参数

Other parameter

吸尘口

Suction port

上吸尘口Φ200mm

下吸尘口Φ100mm

上吸尘口Φ200mm x 2

下吸尘口中Φ100mm

设备尺寸

Package size

6100×3200×2500mm6100×3200×2500mm

重量

Weight

4000kg4400kg

注:本司对产品规格及设计细节不断改良更新,上述功能与参数可能有优化改进,请与授权销售单位确认。

The company's product spelt elirs and design detals wil be updated continously, The above specifications subject to change without notice,plerse confirm wth authorized distributor.
