分类:自动换刀系列
八把刀库自动换刀主轴
满足多种工艺需求
  • 产品详情
  • 参数视频

CNC drilling machine (Six-sided dlrill)

数控钻孔中心(六面钻)

八把刀库自动换刀主轴,满足多种工艺需求上加工单元12把垂直钻,12把水平钻

最小打孔工件尺寸:120×30mm

Automatic tool changing spindles with 8tools , satisfying various multi-processre quest.The upper processing unit : 12 vertical drills and 12 horizontal drills.

Minimum drilling workpiece size : 120x30mm.

A:上加工单元单钻包加工(HB711H8)

Upper processing unit

Single drilling package processing

B:纵横锯片拉米诺加工(HB711NH8)

XY saw blade for Lamello drilling

C:"侧铣刀加工(HB711KH8)

Side milling cutter processing

D:上加工单元双钻包加工(HB721H8)

Upper processing unit double drilling package processing

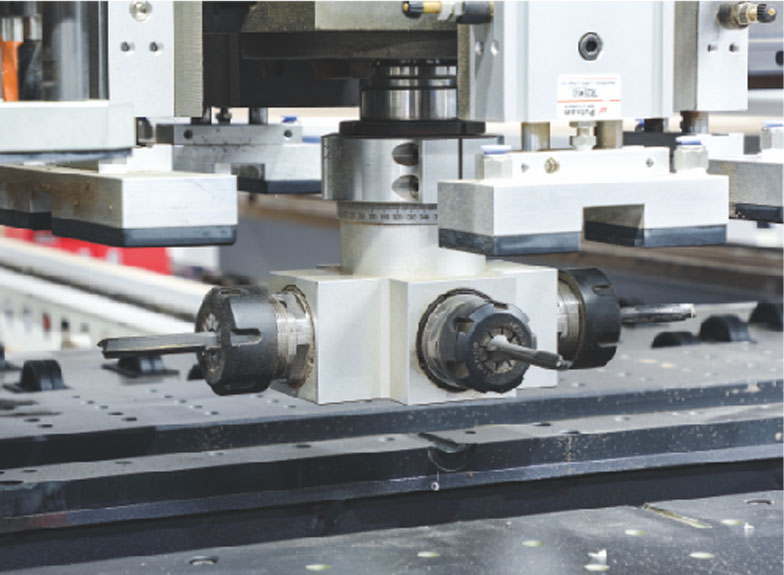

十字侧铣刀(HB711KH8)(标配)

Cross side milling cutter (standard configuration)

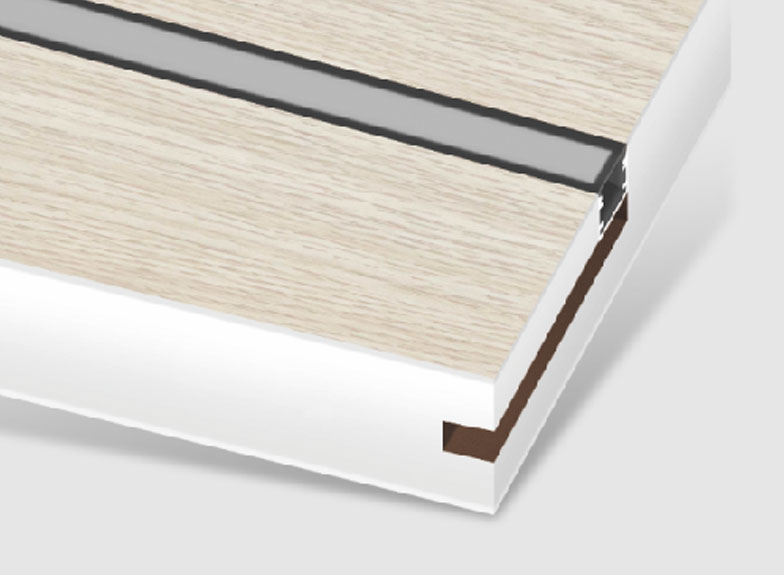

灯线槽加工

Light slotting

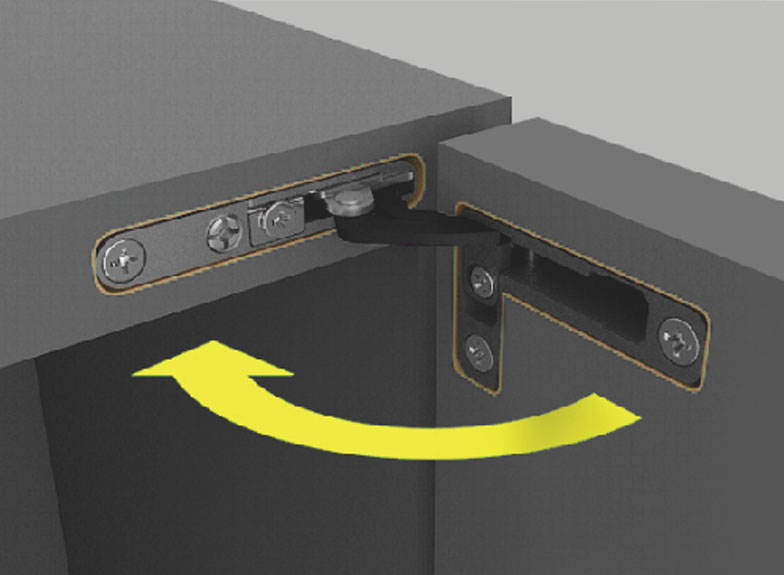

天地铵链槽加工(HB711KH8)

Hinge sloting

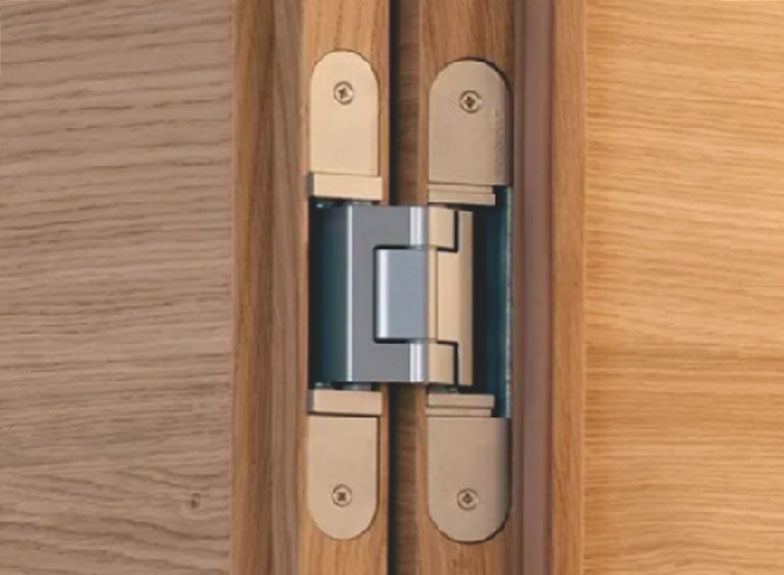

隐形合页槽加工(HB711KH8)

Hinge sloting

现场操作视频

Operating vidoo



产品参数


内容设备型号HB711H8HB711NH8

铣槽加工主轴

Milling spindle

总功率

Total power

34kw

37KW

主轴电机功率

Spindle power

9KW + 6KW  x 29KW + 6KW  x 2

主轴转速

Rotation speed

18000rpm18000rpm

最高定位速度

Max.positioning

speed

X轴速度

X axis speed

130m/min

130m/min

Y轴速度

Y axis speed

100m/min

100m/min

Z轴速度

Z axis speed

30m/min30m/min

A轴速度

A axis speed

60m/min60m/min

U轴速度

U axis speed

130m/min130m/min

V轴速度

V axis speed

100m/min100m/min

W轴速度

W axis speed

30m/min
30m/min

钻孔组合装置

Boring head combination device

上垂直钻

Up vertical spindle

12支+自动换刀主轴(配Y方向侧铣)

12-+automatictoolchange spindle

Wth Y direction side milling)

12支+垂直拉米诺锯片+自动换刀主轴

12HVertical Larnino Saw Blade

+Aurtomatic Tool ChangerSpindle

上水平钻

Up horizontal spindle

X方向:(4 + 4)

Y方向:(2+2)

X方向:4+4Y

方向:2+2

下垂直钻

Down vertical spindle

9支9支

加工尺寸范围

Working range

板材最小宽度

Min.width of workpiece

30mm30mm

板材最大宽度

Max.width of workpiece

1210mm1210mm

板材最小长度Min.length of workpiece

120mm120mm

板材最大长度

Max.length of workpiece

3100mm3100mm

板材最小厚度

Minthickness of workpiece

10mm10mm

板材最大厚度

Max.thickness of workpiece

55mm55mm

其他参数

Other parameter

吸尘口

Suction port

上吸尘口Φ200mm

下吸尘口Φ100mm

废料吸尘口Φ75mm

上吸尘口Φ200mm

下吸尘口Φ100mm

废料吸尘口Φ75mm

设备尺寸

Package size

6100×3460×2500mm6100×3500×2500mm

重量

Weight

4300kg4500kg



内容设备型号HB711KH8

铣槽加工主轴

Milling spindle

总功率

Total power

40kw

主轴电机功率

Spindle power

9KW + 6KW  x 3

主轴转速

Rotation speed

18000rpm

最高定位速度

Max.positioning

speed

X轴速度

X axis speed

130m/min

Y轴速度

Y axis speed

100m/min

Z轴速度

Z axis speed

30m/min

A轴速度

A axis speed

60m/min

U轴速度

U axis speed

130m/min

V轴速度

V axis speed

100m/min

W轴速度

W axis speed

30m/min

钻孔组合装置

Boring head combination device

上垂直钻

Up vertical spindle

12支+自动换刀主轴+侧铣四刀头主轴

12+automatic tool change spindle

+side milling four-head spindle


上水平钻

Up horizontal spindle

X方向:(4 + 4)

Y方向:(2+2)

下垂直钻

Down vertical spindle

9支

加工尺寸范围

Working range

板材最小宽度

Min.width of workpiece

30mm

板材最大宽度

Max.width of workpiece

1210mm

板材最小长度Min.length of workpiece

120mm

板材最大长度

Max.length of workpiece

3100mm

板材最小厚度

Minthickness of workpiece

10mm

板材最大厚度

Max.thickness of workpiece

55mm

其他参数

Other parameter

吸尘口

Suction port

上吸尘口Φ200mm

下吸尘口Φ100mm

废料吸尘口Φ75mm

设备尺寸

Package size

6100×3500×2500mm

重量

Weight

4500kg

注:本司对产品规格及设计细节不断改良更新,上述功能与参数可能有优化改进,请与授权销售单位确认。

The company's product spelt elirs and design detals wil be updated continously, The above specifications subject to change without notice,plerse confirm wth authorized distributor.
