CNC boring machine (Double-position six-sided drilling machine)

数控钻孔中心(双工位六面钻)

稳定:总线控制技术,双工位,独立控制方便:六钻包,四主轴,全新算法,最优路径安全:预判碰撞干涉,采用实时避让算法高效:占地面积小,一机双倍效率

Stability: Buscontrol technology, double working tables,independent control.Intelligent: Six drill packs, four spindle, New algorithm, optimal path.

Safety: Predicting collision and interference by using real-time avoidance algorithm.High efficiency: small footprint, double efficiency of one machine.

自动进出料混台(选配)

Automatic feeding and unloading rollers (optional)

自动扫码加工(选配)

Automatic code scanning (optional)

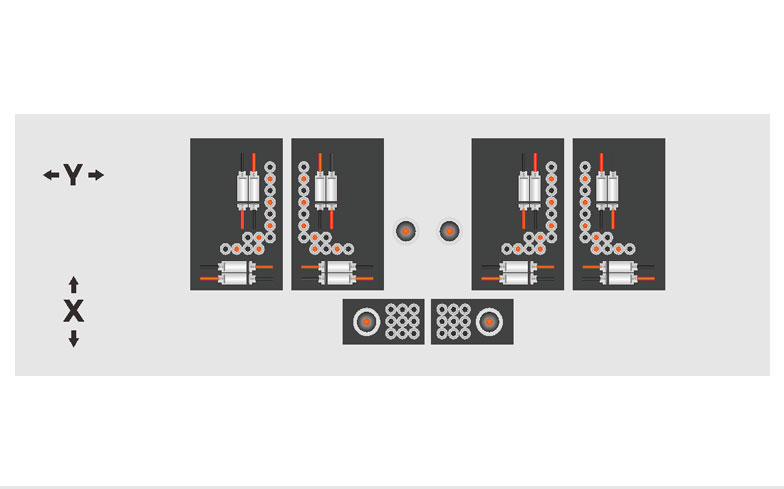

钻头布局示意图(HB642P)

Drill bit layout diagram

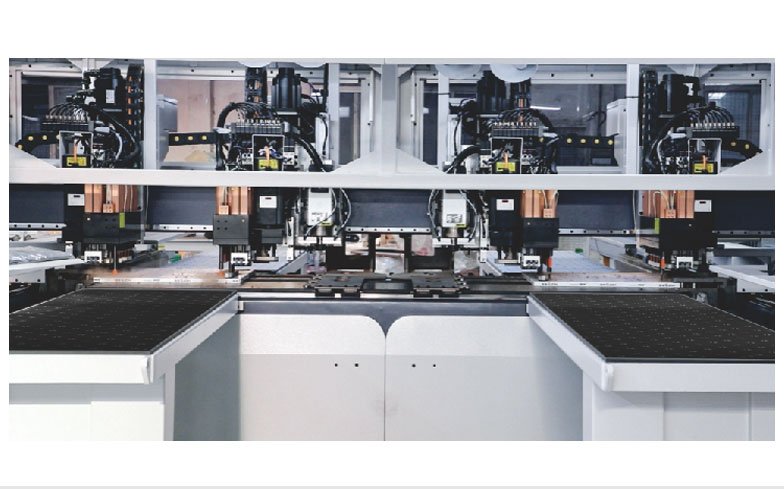

双工位工作台面

Double position working table

现场操作视频

Operating video



产品参数

内容设备型号HB642P

铣槽加工主轴

Milling spindle

总功率

Total power

46kw

主轴电机功率

Spindle power

6kw x 4

主轴转速

Rotation speed

18000rpm

最高定位速度

Max.positioning

speed

X轴速度

X axis speed

130m/min

Y轴速度

Y axis speed

100m/min

Z轴速度

Z axis speed

30m/min

A轴速度

A axis speed

60m/min

U轴速度

U axis speed

130m/min

V轴速度

V axis speed

100m/min

W轴速度

W axis speed

30m/min

钻孔组合装置

Boring head combination device

上垂直钻

Up vertical spindle

12支 x 4

上水平钻

Up horizontal spindle

X方向:(2+2) x2

Y方向:(2+2) x2

下垂直钻

Down vertical spindle

18支

加工尺寸范围

Working range

板材最小宽度

Min.width of workpiece

30mm

板材最大宽度

Max.width of workpiece

双工位≤650mm

板材最小长度Min.length of workpiece

120mm

板材最大长度

Max.length of workpiece

3100mm

板材最小厚度

Minthickness of workpiece

10mm

板材最大厚度

Max.thickness of workpiece

55mm

其他参数

Other parameter

吸尘口

Suction port

上吸尘口Φ200mm x 4

下吸尘口Φ100mm x 2

设备尺寸

Package size

7300×4000×2500mm

重量

Weight

7000kg

注:本司对产品规格及设计细节不断改良更新,上述功能与参数可能有优化改进,请与授权销售单位确认。

The company's product spelt elirs and design detals wil be updated continously, The above specifications subject to change without notice,plerse confirm wth authorized distributor.
